根据曲线的位置和形状大致把握镜头性能

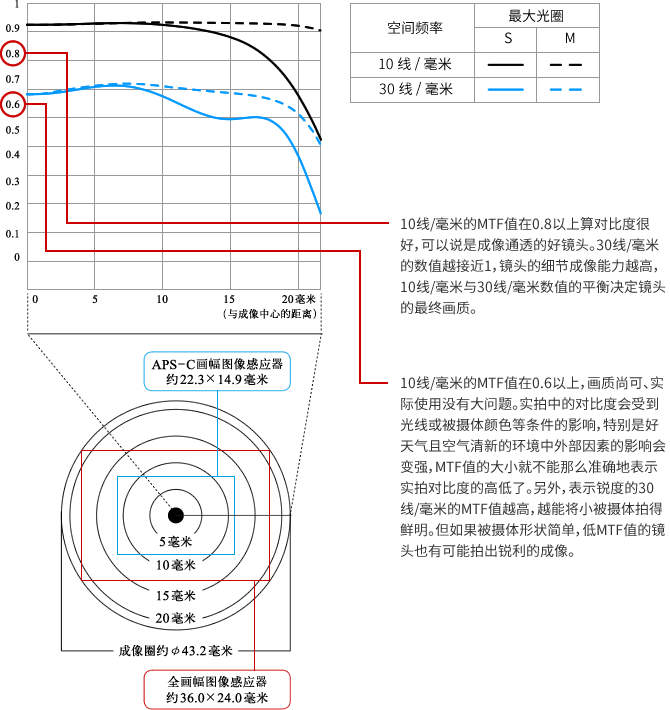

MTF曲线图显示的是镜头对对比度的还原情况，纵轴表示对比度的优劣，横轴表示与成像中心的距离。实线表示拍摄从中心呈放射状纹样的成像性能，用字母“S”表示；虚线表示拍摄线条呈同心圆向外扩展状纹样的成像性能，用字母“M”表示。虚、实两条曲线越接近，说明镜头越能够在如实表现被摄体的同时，更易拍出美丽虚化。图中10线/毫米的曲线越接近1（最大值），镜头的成像对比度就越好。30线/毫米的曲线越接近1，镜头分辨力就越高。“线/毫米”这一单位的意思是，以1毫米宽度为单位，其中有多少根白黑相间的条纹。比方说，10线/毫米的意思可以理解为在1毫米宽度的范围内排列有10条线。MTF值的测试需要拍摄印有达到上述密度条纹的图表。然后测量拍摄结果进行分析得出数值。如果是变焦镜头要分别测量远摄端和广角端的MTF值，根据所得数值可以大概掌握镜头性能。
根据线的高度、形状及间隔了解镜头特点与性能
MTF曲线图的横轴相当于成像圈半径，横轴左端相当于成像中心，右端相当于成像圈圆周外端。对比图表左右部分，更易了解镜头中心开始各个方向上的成像性能。另外，EF镜头安装在APS-C画幅机型上时等于截取成像圈中央部分，原来图像边缘为实际拍摄范围之外，因此横轴左端向右约13毫米范围外的数据可以忽略。
